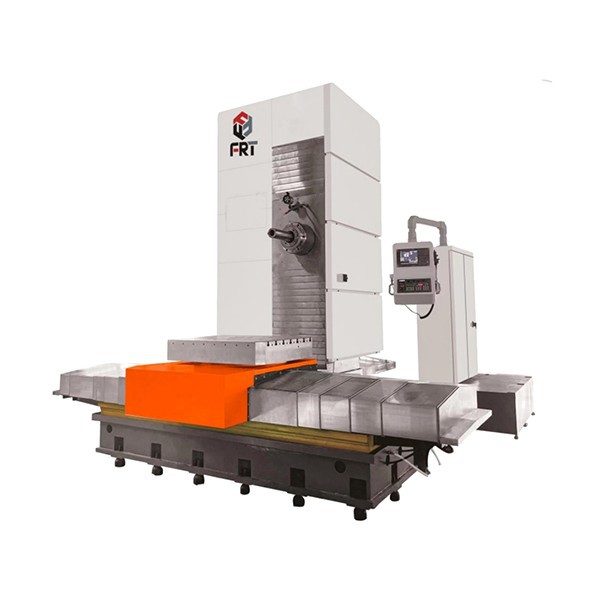

horizontal boring machine center 5

Yatay Sondaj Makinesi Merkezi

Yatay delik işleme tezgahı veya HBM olarak da bilinen yatay delik işleme makinesi merkezi, büyük ve ağır iş parçalarının hassas şekilde işlenmesi için kullanılan özel bir takım tezgahıdır. Hassas delme, delme ve frezeleme işlemlerinin gerekli olduğu imalat ve metal işleme endüstrileri gibi endüstriyel ortamlarda yaygın olarak kullanılır.

Soruşturma göndermek

2025 FRT

ürün tanıtımı

ÜRÜN AÇIKLAMASI

Yatay delik işleme makinesi merkezinde, geri çekilebilir delik işleme çubuğuna sahip yatay bir iş mili, ileri ve geri sütun hareketi için bir Z-ekseni ve sol ve sağ hareket için bir X-ekseni bulunur. Aynı zamanda bir B-ekseni döner tablasına da sahiptir. Bu makineler geniş bir işleme aralığına sahiptir ve önemli miktarda ağırlığı kaldırabilir. Genellikle ağır işlerde-kullanılırlar. Delik açma, frezeleme, delme ve kılavuz çekme işlemlerini gerçekleştirebilirler.

horizontal boring machine center

Teknik özellikler		FRT-B1400	FRT-B1600	FRT-B1800
Seyahat
Çalışma masası hareketi (X/Y/Z)	mm	2000/1500/ Z1500/W600	2500/1600/Z1600/W700	2800/1800/Z1800/W1000
Mil yüzeyinden çalışma tezgahına olan mesafe	mm	0-1500	0-1600	0-1800
Kılavuz rayı	İki doğrusal kılavuz rayı, bir sertleştirilmiş ray
Çalışma masası
Tablo boyutu	mm	1400x1400	1600x1600	1800x1800
Çalışma masasının maksimum yük kapasitesi	T	10	12	16

Şimdi iletişime geçin

ANA YAPI

Henan Front CNC Yatay delik işleme makinesinin genel tasarım düzeni, uzunlamasına ve enine yatak gövdelerine sahip T-şeklinde bir ayırma yapısıdır. Tezgah yatay olarak hareket ederken sütunlar uzunlamasına hareket eder. Esas olarak çalışma masası gibi bileşenlerden oluşur. yatak gövdesi. deniz tarafı. kolon. koç, hidrolik sistem. yağlama sistemi. Pnömatik sistem, soğutma filtreleme sistemi, talaş kaldırma cihazı, sabit işletim paneli ve elektrik kontrol sistemi.

Uygulamalar

Yatay delik işleme ve frezeleme makinesinin seçilmesinin temel nedenleri şunlardır: karmaşık yapılara sahip büyük iş parçaları (birden fazla işleme adımı gerektirir) ve yüksek hassasiyet ve sağlamlık gereksinimleri.

1. Büyük Kutu-Türü İş Parçaları

Tipik iş parçaları arasında takım tezgahı mil kutuları, dişli kutusu muhafazaları, motor blokları (ağır makineler için), büyük hidrolik valf blokları ve redüktör muhafazaları bulunur.

Seçim Nedeni: Bu iş parçaları tipik olarak birden fazla dik veya paralel delik sistemine (mil delikleri ve yatak delikleri gibi) ve düz yüzeylere sahiptir ve bu delikler ile düz yüzeyler arasında katı konumsal doğruluk gereksinimleri (eş eksenlilik ve diklik gibi) vardır. Yatay delik işleme ve frezeleme makinesinin yatay mili, tek bir kenetlemeyle birden fazla delik sisteminin delinmesini tamamlayabilir ve döner tabla, birden fazla kenetlemenin neden olduğu hassas hataları ortadan kaldırarak işleme yüzeyleri arasında hızlı geçişe olanak tanır.

2. Destek ve Taban İş Parçaları

Tipik iş parçaları arasında ağır ekipman destekleri (vinç destekleri ve takım tezgahı yatak destekleri gibi), büyük motor tabanları ve baskı presleri ve haddehaneler için çerçeve bileşenleri bulunur.

Seçim Nedenleri: İş parçası büyük (çoğunlukla uzunluk/genişlik olarak 1 metreyi aşıyor) ve ağır (birkaç tona kadar), birden fazla montaj yüzeyinin, yerleştirme deliklerinin ve bağlantı deliklerinin işlenmesini gerektiriyor. Yatay delik işleme ve frezeleme makinesinin ağır hizmet-işleme tezgahı, iş parçasını sabit bir şekilde destekleyebilirken, frezeleme işlevi geniş yüzeyleri verimli bir şekilde işler. Delme işlevi, sonraki montaj gereksinimlerini karşılayarak deliklerin yerinin doğruluğunu garanti eder.

3. Karmaşık Yapısal Parçalar (Çokyüzlüler/Düzensiz Şekiller)

Tipik iş parçaları: İnşaat makineleri için bom bağlantıları, havacılık endüstrisindeki büyük çerçeveler (-hassas olmayan çekirdek bileşenler) ve kalıplar için büyük kalıp tabanları.

Seçim Nedenleri: İş parçası birden fazla dik veya eğimli yüzeyin, deliğin ve hatta düzensiz konturların işlenmesini gerektirir. Yatay delik işleme ve frezeleme makinesinin çok-eksenli bağlantısı (örneğin, X/Y/Z+B eksenleri), "tek-bağlama, çok{-yüzey işlemeye" olanak tanıyarak sık takım ayarlamalarının neden olduğu hassasiyet kaybını önler. Ayrıca kalın-duvarlı, yüksek-mukavemetli malzemeleri kesmek için yeterli sertlik sağlar.

4. Yüksek-Hassas Derin Delik/Kademeli Delik İş Parçaları

Tipik iş parçaları: Büyük şaft parçalarındaki merkez delikleri (en boy oranı > 5), hidrolik silindir varilleri (büyük çap) ve buhar türbini silindir delikleri.

Seçim nedeni: Yatay delik işleme tezgahının (yardımcı desteklerle donatılabilen) güçlü delik işleme çubuğu sertliği, derin delik delme sırasında titreşimi azaltır, delik silindirikliğini ve yüzey pürüzlülüğünü sağlar. Ayrıca iş mili beslemesinin çalışma tezgahı hareketi ile koordine edilmesiyle, kademeli deliğin eş eksenliliği ve kademeli yüzeyin dikliği hassas bir şekilde işlenebilir.
