Cnc Dokunmatik Prob

CNC temaslı problar, CNC takım tezgahları için hassas denetim cihazlarıdır. İş parçası koordinat sistemi hizalamasını, boyutsal doğruluk denetimini ve takım aşınması ve kırılma izlemeyi otomatik olarak tamamlayabilir, manuel ölçümün yerini alabilir, gerçek-zamanlı veri geri bildirimi sağlayabilir ve işleme hatalarını telafi ederek işleme doğruluğunu ve verimliliğini önemli ölçüde artırabilirler. Kalıpların ve hassas mekanik parçaların CNC işlenmesinde yaygın olarak kullanılırlar.

Soruşturma göndermek

ürün tanıtımı

Ürün Açıklaması

CNC tarama probu, CNC takım tezgahları (işleme merkezleri, freze makineleri, torna tezgahları vb. gibi) için kullanılan yüksek-hassasiyetli bir algılama cihazıdır ve esas olarak iş parçası boyutu ölçümü, konum konumlandırma, işleme süreci izleme ve hata telafisi için kullanılır. Takım tezgahı CNC sistemine bağlanarak otomatik ölçüm işlemlerini gerçekleştirir ve modern akıllı üretimde işleme doğruluğunu ve verimliliğini sağlamak için önemli bir bileşendir.

Çalışma prensibi

CNC temaslı problar, CNC takım tezgahlarının iş miline veya çalışma masasına monte edilen hassas denetim aksesuarlarıdır. Otomatik işleme için önemli bir cihaz olarak, iş parçası bağlama sapmalarını, geometrik özellikleri, takım boyutlarını ve aşınma koşullarını temaslı veya temassız-muayene yöntemleri aracılığıyla çevrimiçi olarak otomatik olarak ölçebilirler. Veriler daha sonra gerçek-zamanlı parametre telafisi için CNC sistemine geri beslenir, böylece işleme hataları ortadan kaldırılır, manuel müdahale azaltılır ve takım tezgahı "muayene-telafi-işlemesi" için kapalı bir-döngü kontrol sistemi oluşturulur.

Ürün Açıklaması

CNC touch probe

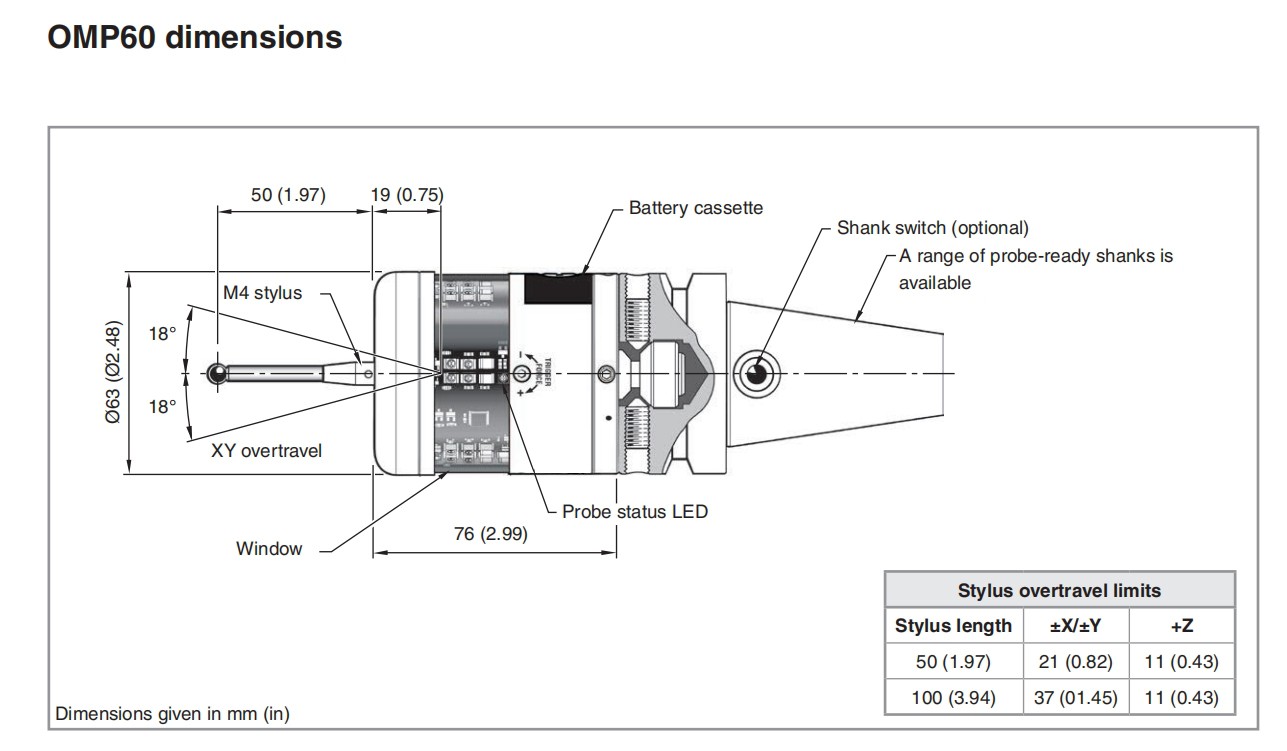

OMP 60

OMP40

OMP 60 Şartnamesi

Şartname
Optik ayar		modüle edilmiş	Miras
Ana başvuru		Her boyuttaki işleme merkezlerinde ve küçük ila orta ölçekli çok-görevli makinelerde iş parçası denetimi ve iş kurulumu-.
İletim türü		360 derece kızılötesi optik iletim (modüle edilmiş veya eski)
Uyumlu arayüzler		OMI-2,OMI-2T,OMI-2H,OM1-2Cor OSI/OMM-2	OMI veya OMM/MI 12
Çalışma aralığı		6 m'ye (19,7 ft) kadar
Önerilen prob uçları		Seramik, uzunluklar 50 mm (1,97 inç) ila 150 mm (5,91 inç)
Şaftsız ağırlık (piller dahil)		885 gr(31,22 ons)
Açma/kapatma-seçeneklerini{0}		Optik açık Optik kapalı veya zamanlayıcı kapalı Döndürme açma Döndürme veya zamanlayıcı kapatma Şaft anahtarı açık Şaft anahtarı kapalı
Pil ömrü (2 x AA 3,6 V lityum-tiyonil klorür)	Bekleme ömrü	Maksimum 1767 gün; açma-açma/kapatma-kapatma seçeneğine bağlıdır.
	Sürekli düşük güç kullanımı	Maksimum 690 saat, açma-açma/kapatma-kapatma seçeneğine bağlıdır.	Maksimum 880 saat, açma-açma/kapama-kapatma seçeneğine bağlıdır.
Yönleri hisset		±X, ±Y, +Z
Tek yönlü tekrarlanabilirlik		1,00 um (40 yin) 2σ(bkz. not 1)
Prob tetikleme kuvveti (bkz. not 2 ve 3) XY düşük kuvvet XY yüksek kuvvet +Z yönü		0,75 N, 76 gf (2,70 ozf) 1,40 K, 143 gf (5.04 0zf) 5,30 N, 540 gf (19,06 ozf)
Sızdırmazlık		IPX8 (EN/IEC 60529)
Çalışma sıcaklığı		+5 'C ila +55 derece (+41 derece F ila +131 derece F)

Şimdi iletişime geçin

Ana işlevler

applications of cnc touch probe

CNC takım tezgahı dokunmatik probu, takım tezgahının iş miline veya çalışma masasına monte edilen-yüksek hassasiyetli bir inceleme cihazıdır. Birincil işlevi, işleme sırasında iş parçasını otomatik olarak ölçmek, iş parçası koordinat sisteminin otomatik olarak ayarlanmasını, takım uzunluğunu ve yarıçap telafisini, iş parçası boyutlarının çevrimiçi denetimini ve hata telafisini ve işlenmiş yüzey kalitesinin değerlendirilmesini mümkün kılmaktır. Yardımcı zamanı azaltabilir, işleme doğruluğunu ve tutarlılığını artırabilir ve manuel ölçümün hatalarını ve emek yoğunluğunu azaltabilir; bu da onu özellikle seri üretim ve yüksek-hassaslıkta parça işleme için uygun hale getirir.
